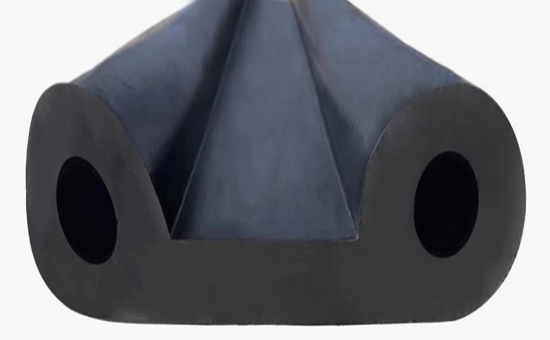

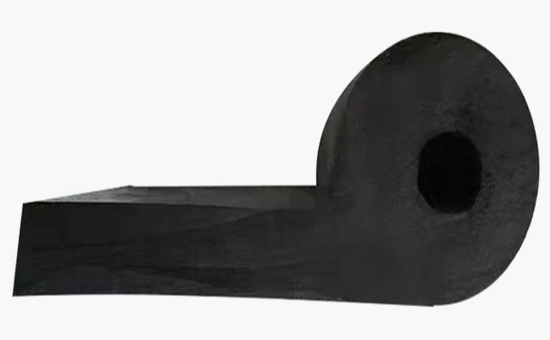

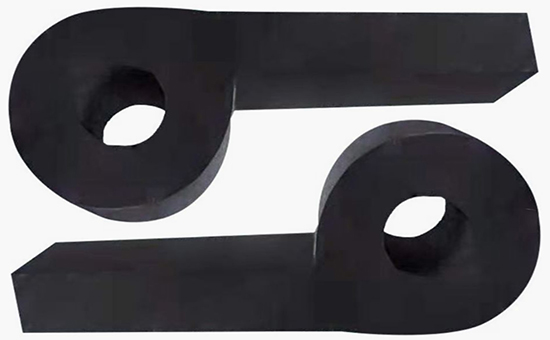

P型橡膠止水帶是一種常見的水利工程止水材料，主要用于閘門、壩底、隧道、涵洞等工程的密封止水，具有彈性高、壓縮變形性好、適應變形能力強等特點，以天然橡膠或合成橡膠為主要原料，經(jīng)過高溫、高壓硫化工藝成型。天然橡膠生產(chǎn)P型橡膠止水帶時，適量使用再生膠可在保證止水帶使用性能的前提下有效降低原料成本。

1.P型橡膠止水帶性能需求

橡膠止水帶是利用橡膠的高彈性和壓縮變形性，在各種荷載下產(chǎn)生彈性變形、起到緊固密封的作用。因此P型止水帶要求具備較高的抗壓強度及良好的彈性，適應變形能力強；使用過程中保持所需彈性，夏季不會變軟、冬季不發(fā)脆；具有良好的耐天候老化性能；適用于水中含有少量酸、堿、油類或海水的工程環(huán)境。

2.P型橡膠止水帶硫化配方

（1）天然橡膠生產(chǎn)P型橡膠止水帶硫化配方：天然橡膠100份，氧化鋅 5份，硬脂酸 2份，防老劑 2份，石蠟 2份，爐法炭黑 50份，軟化劑 8份，促進劑 0.8份，硫黃 2.5份；合計 172.3份。

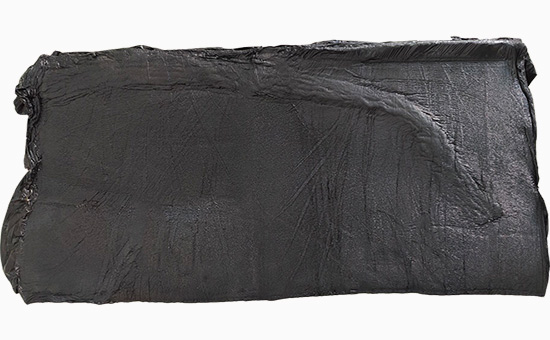

（2）天然橡膠/再生膠生產(chǎn)P型止水帶硫化配方：天然橡膠 100份，再生膠 30份，氧化鋅 5份，硬脂酸 2份，防老劑 2份，石蠟 1.5份，爐法炭黑 35份，碳酸鈣 15份，軟化劑 10份，促進劑 1.9份，硫黃 2.6份；合計 205份。

3.P型橡膠止水帶摻用再生膠配方設計要點

天然橡膠/再生膠并用生產(chǎn)P型橡膠止水帶時，設計配方需要綜合考慮止水帶的使用性能、加工工藝以及成本效益。以天然橡膠為主要原料生產(chǎn)P型橡膠止水帶時，天然橡膠可以提供良好的彈性、柔韌性；適量摻用再生膠，止水帶可以在保持良好的拉伸強度和彈性前提下有效降低原料成本。

膨脹率是衡量止水橡膠密封性能的重要指標，膨脹率越高，止水橡膠在受到壓力或水分浸泡后的膨脹程度越大，填充縫隙時更加緊密，從而有效地防止水、氣體等物質的滲透。然而，過高的膨脹率也可能導致材料在未完全膨脹時產(chǎn)生過大的內部應力，影響其長期使用效果?。

P型橡膠止水帶配方中，一般含膠率高的膠料膨脹率大于含膠率低的膠料，填充量多的膠料膨脹率小于填充量少的，使用快壓出爐黑的膠料膨脹率E4LYY716比填充同樣份數(shù)的槽法炭黑要小很多。天然橡膠/再生膠并用生產(chǎn)橡膠止水帶需要合理控制含膠率，多使用硫黃硫化，配合促進劑DM/NOBS等，以及活化劑氧化鋅；適量添加防老劑RD/4010/4020等，提高橡膠止水帶耐老化性能。

P型橡膠止水帶膠料應具備良好的彈性、耐磨性、耐老化性和適應變形能力；具有良好的加工性能，便于混煉、成型和硫化；在保證產(chǎn)品質量的前提下盡量增加低價原料用量，滿足不同工程環(huán)境下的防水需求，降低生產(chǎn)成本。天然橡膠生產(chǎn)P型橡膠止水帶摻用再生膠時，不僅需要合理設計配方，還需要適當調整塑煉、混煉、硫化工藝參數(shù)，后續(xù)與您討論相關問題。

獨家原創(chuàng)文章【商業(yè)授權】無書面授權禁止任何形式轉載，摘抄、節(jié)選。關注鴻運橡膠：學習再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術，幫您降低成本增加利潤。
